ПЛАЗОВАЯ ПЛИТА

Плазовая плита или плоский стапель, служит для сборки и сварки плоских элементов корпуса судна. Это необходимо при технологии сборки корпуса килем вверх и иногда удобно при сборке килем вниз.

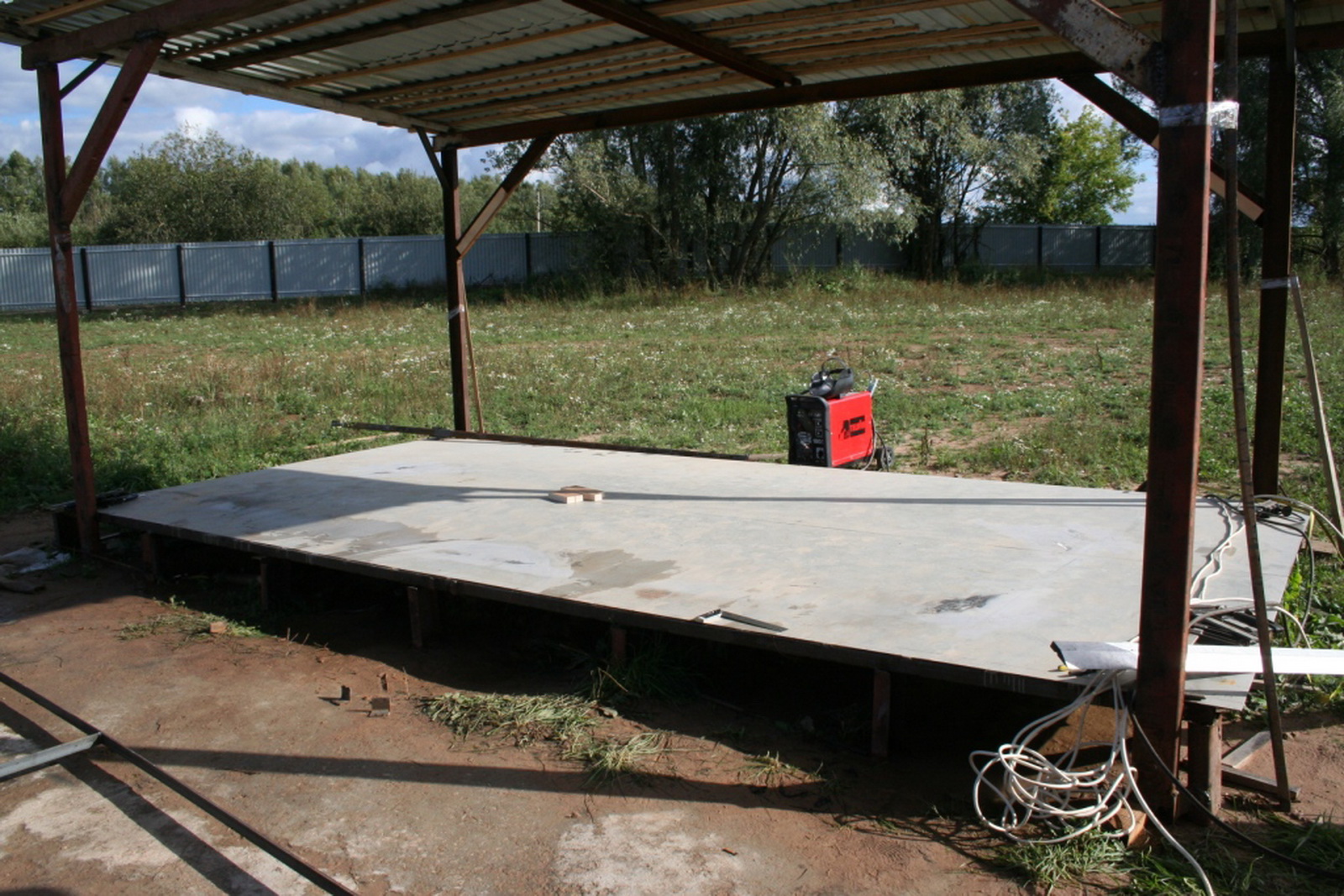

Плазовая плита представляет собой плоскую металлическую поверхность достаточных размеров для сборки шпангоутных рам или плоских секций. Точность прямолинейности должна быть 5мм на метр и в горизонтали до 1-2 градусов.

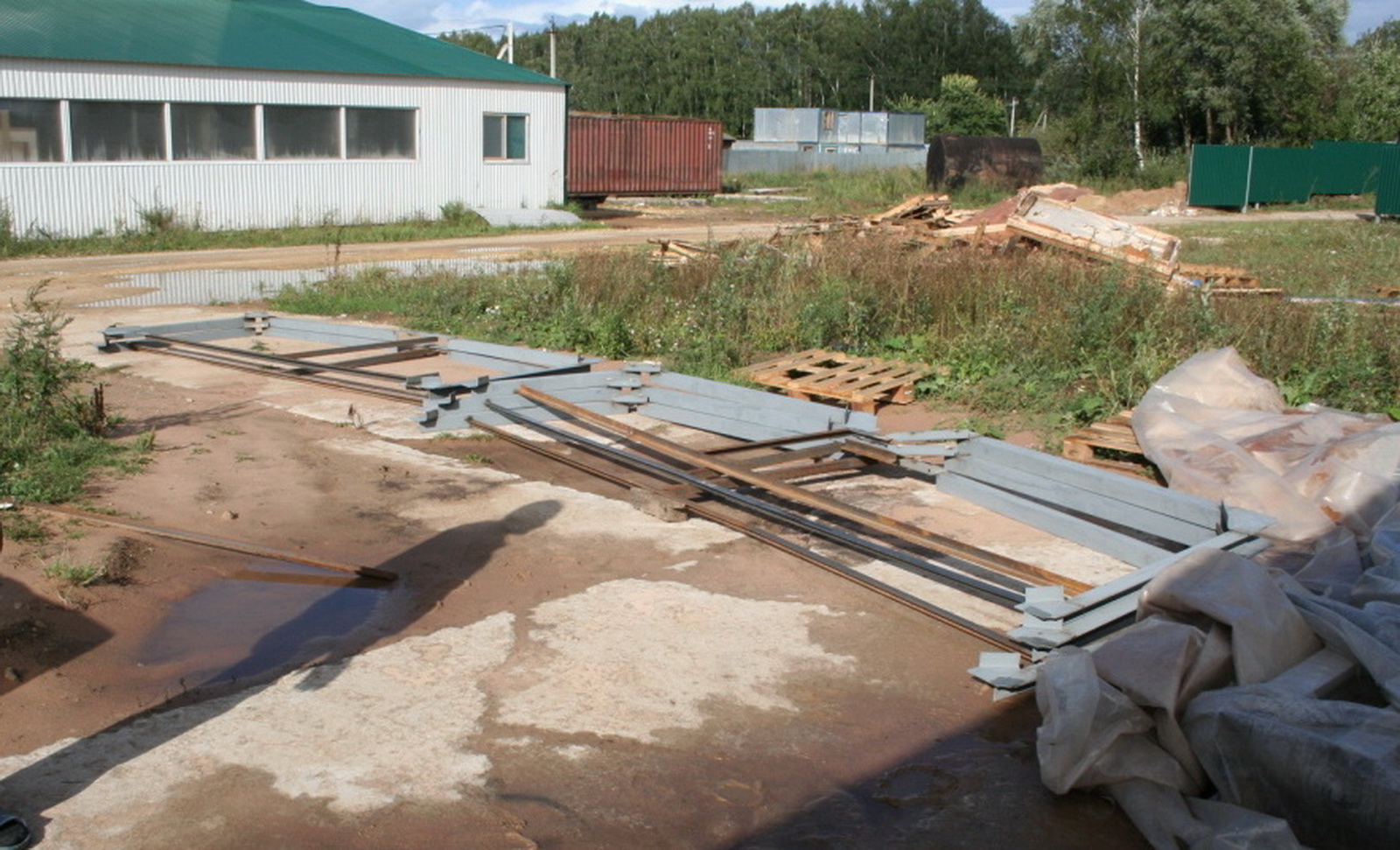

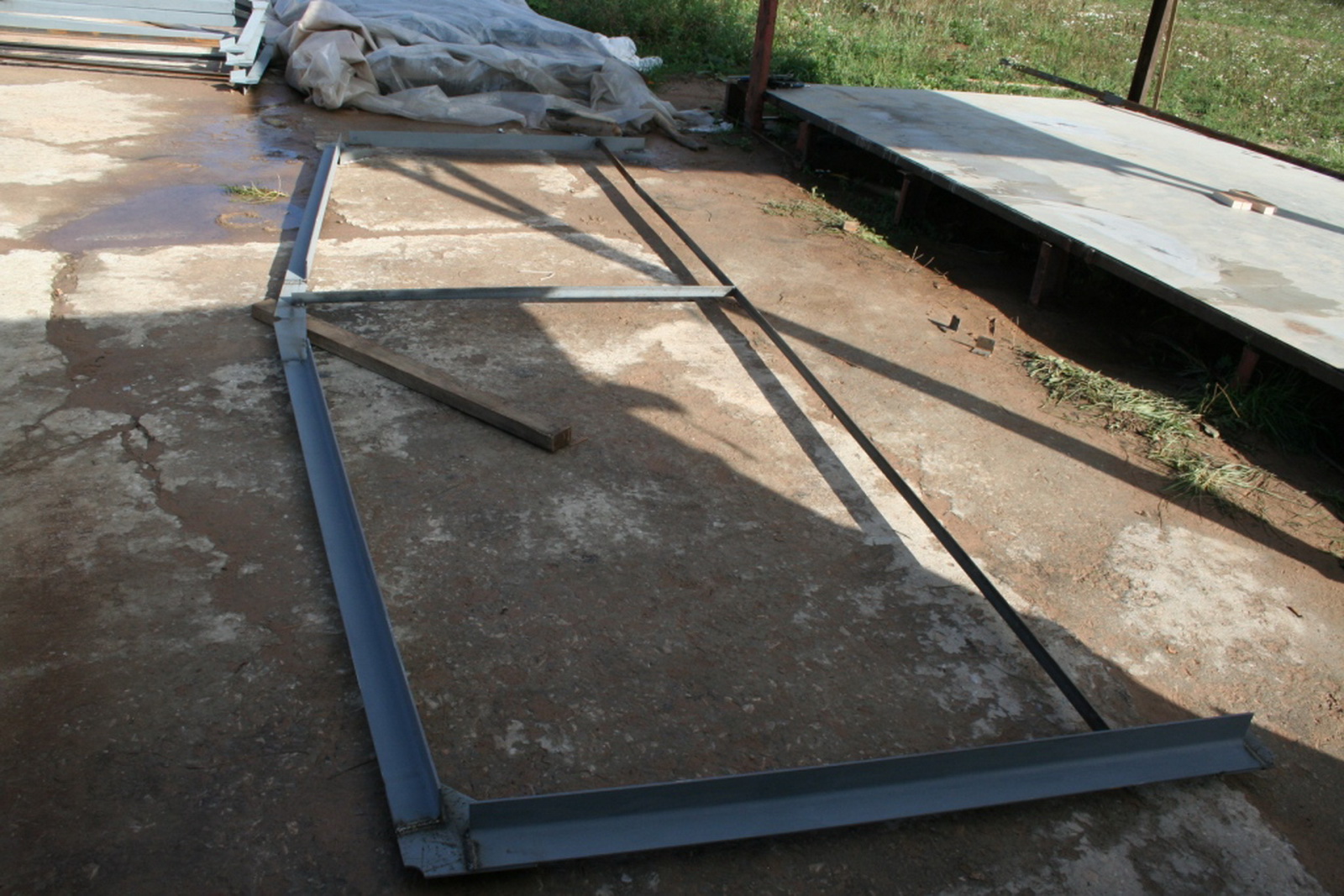

Основание плиты делается из стальных профилей минимум из тавра №12, а лист плиты минимальной толщины 6-8 мм. Обязательно нужен хороший фундамент, потому-что усилия сварочных деформаций смогут деформировать любую конструкцию.


Лучше сделать высоту стапеля 70-80 см. Будет удобнее работать.

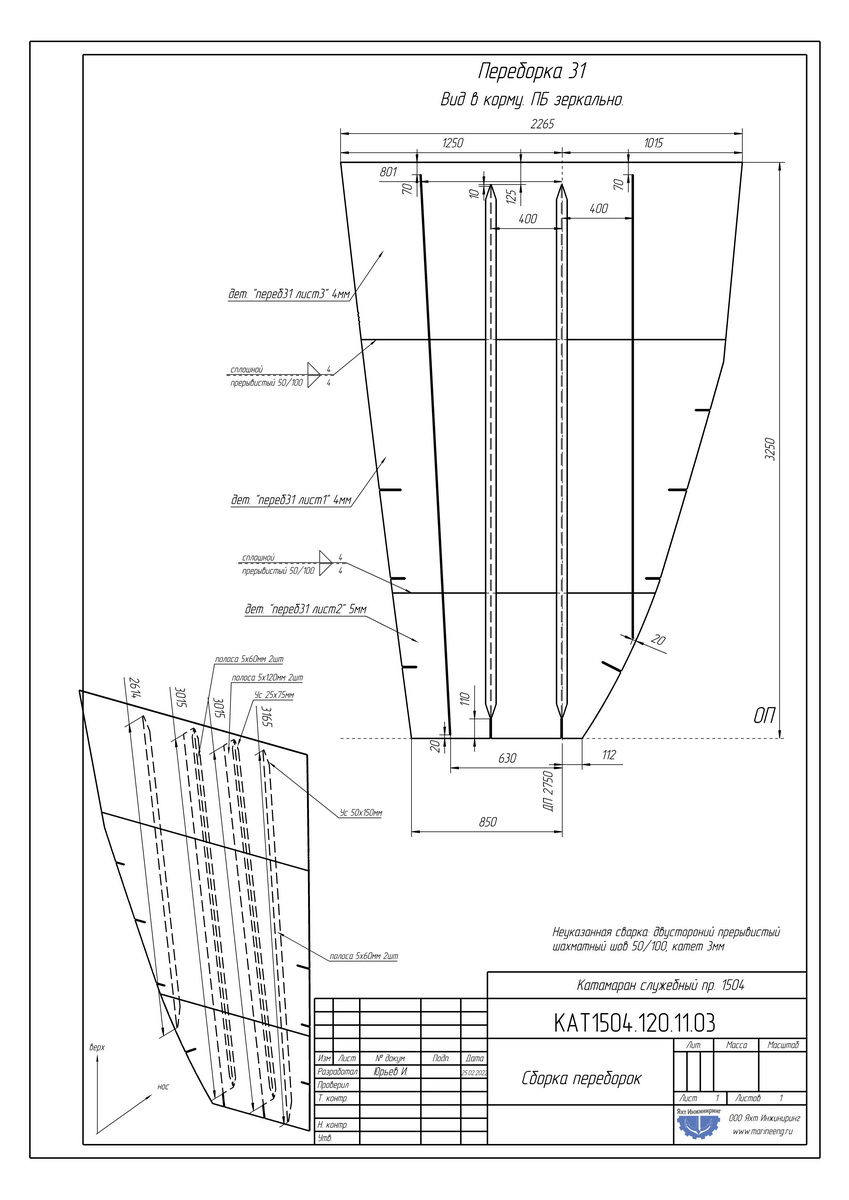

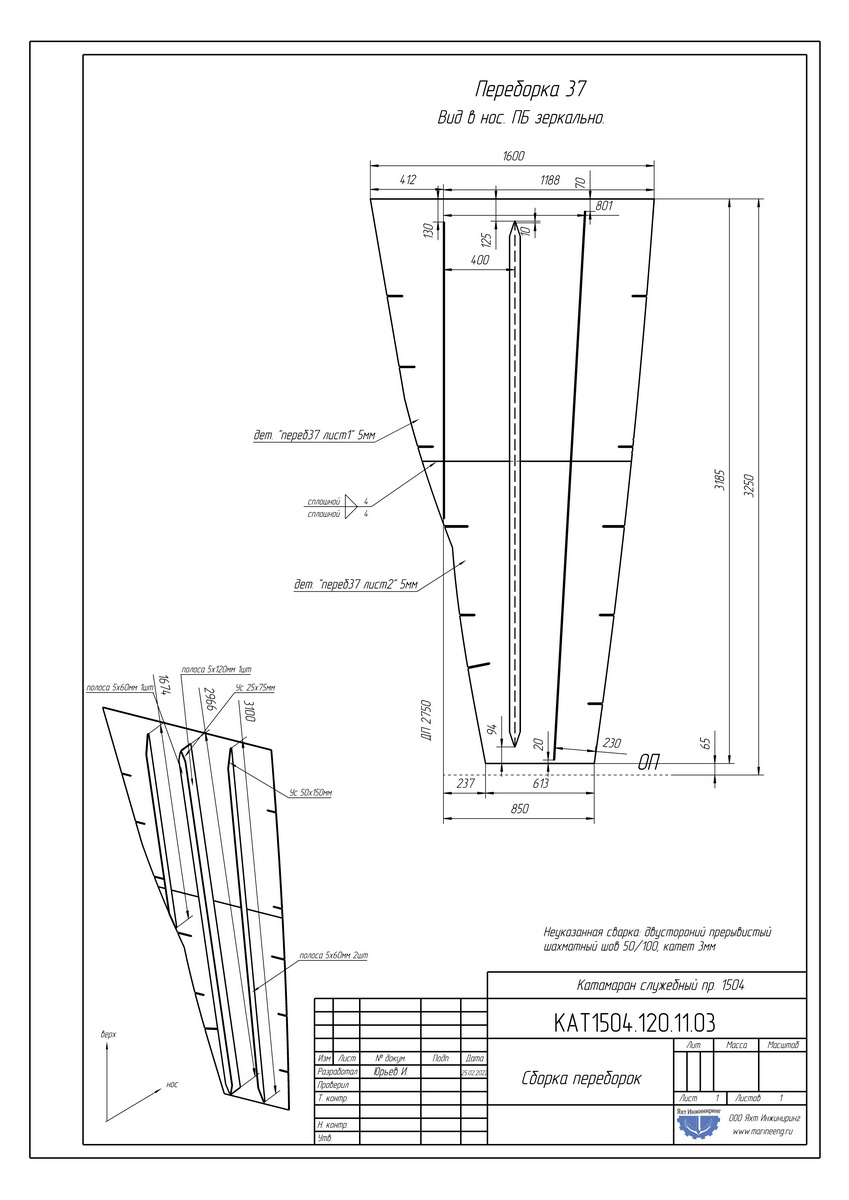

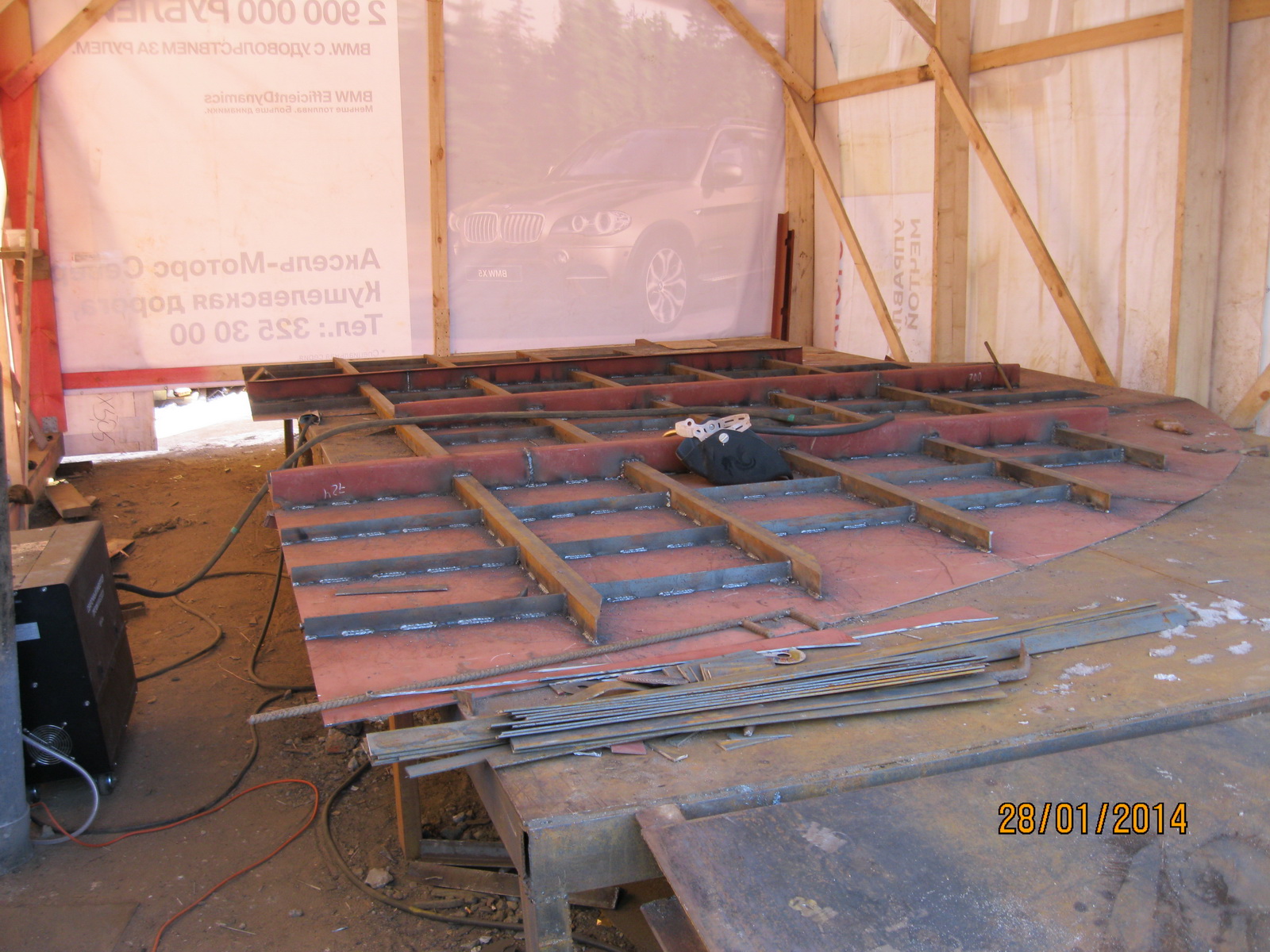

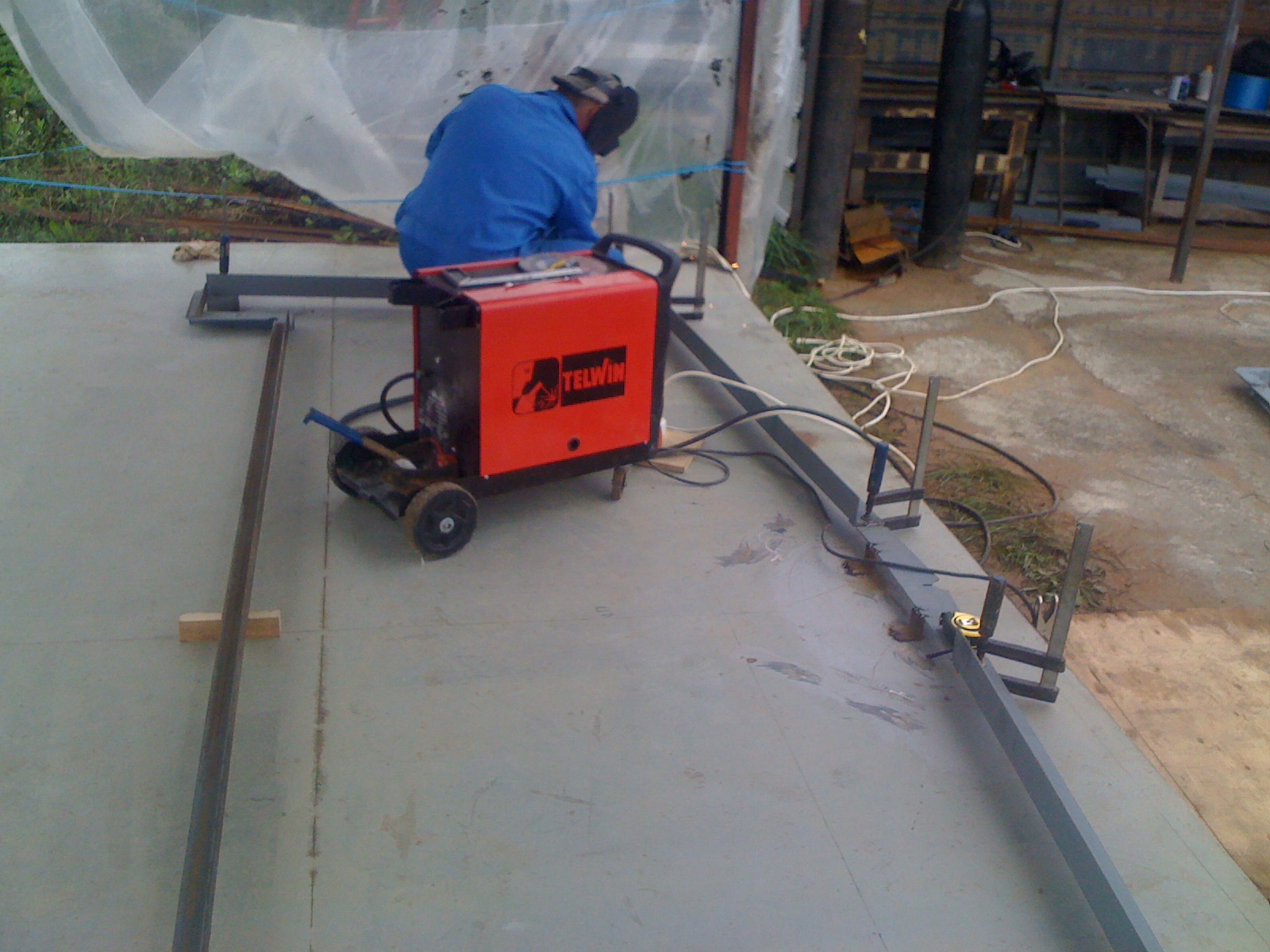

Очень удобно собирать и варить плоские секции как палубы, переборки, баки и.т.д.

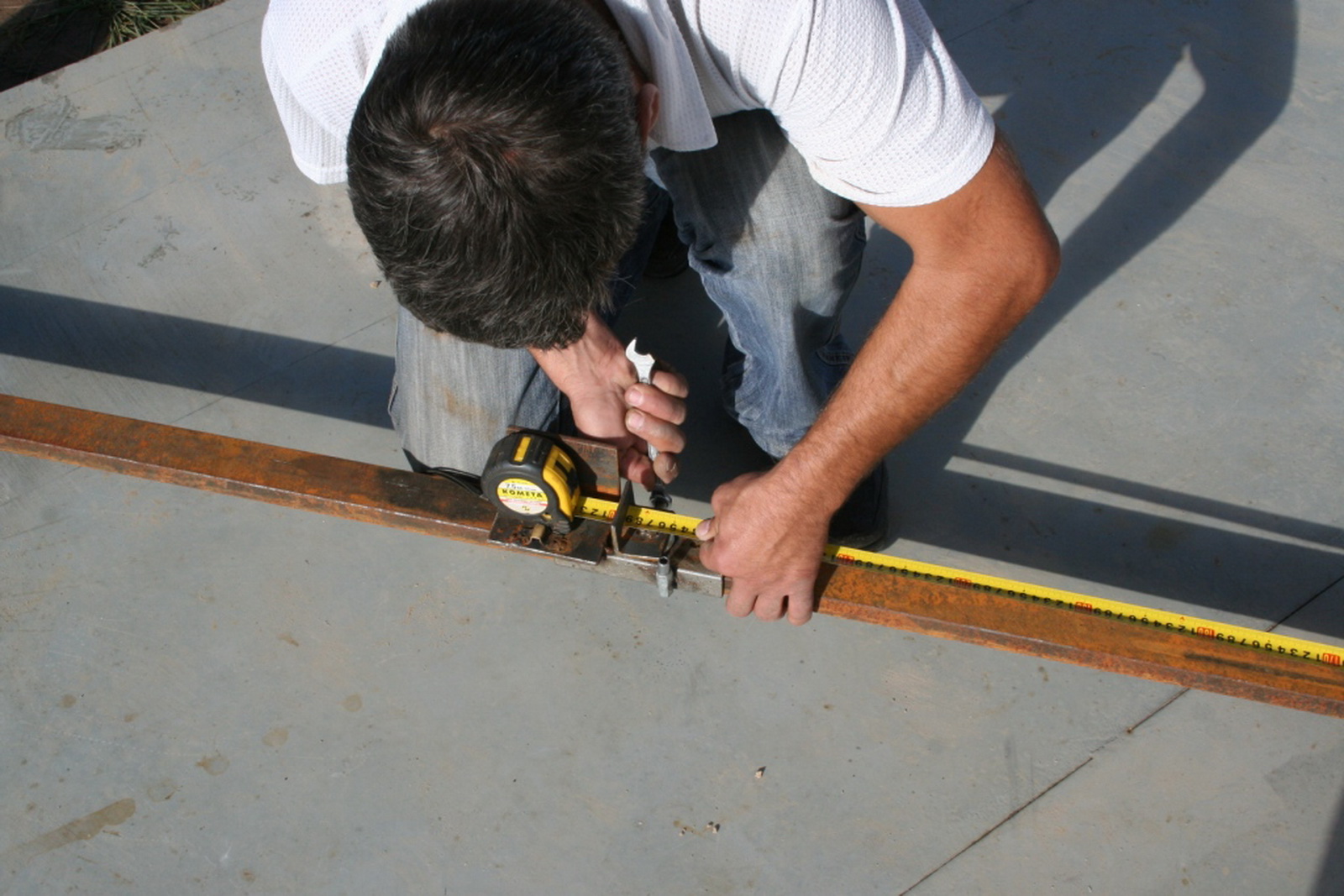

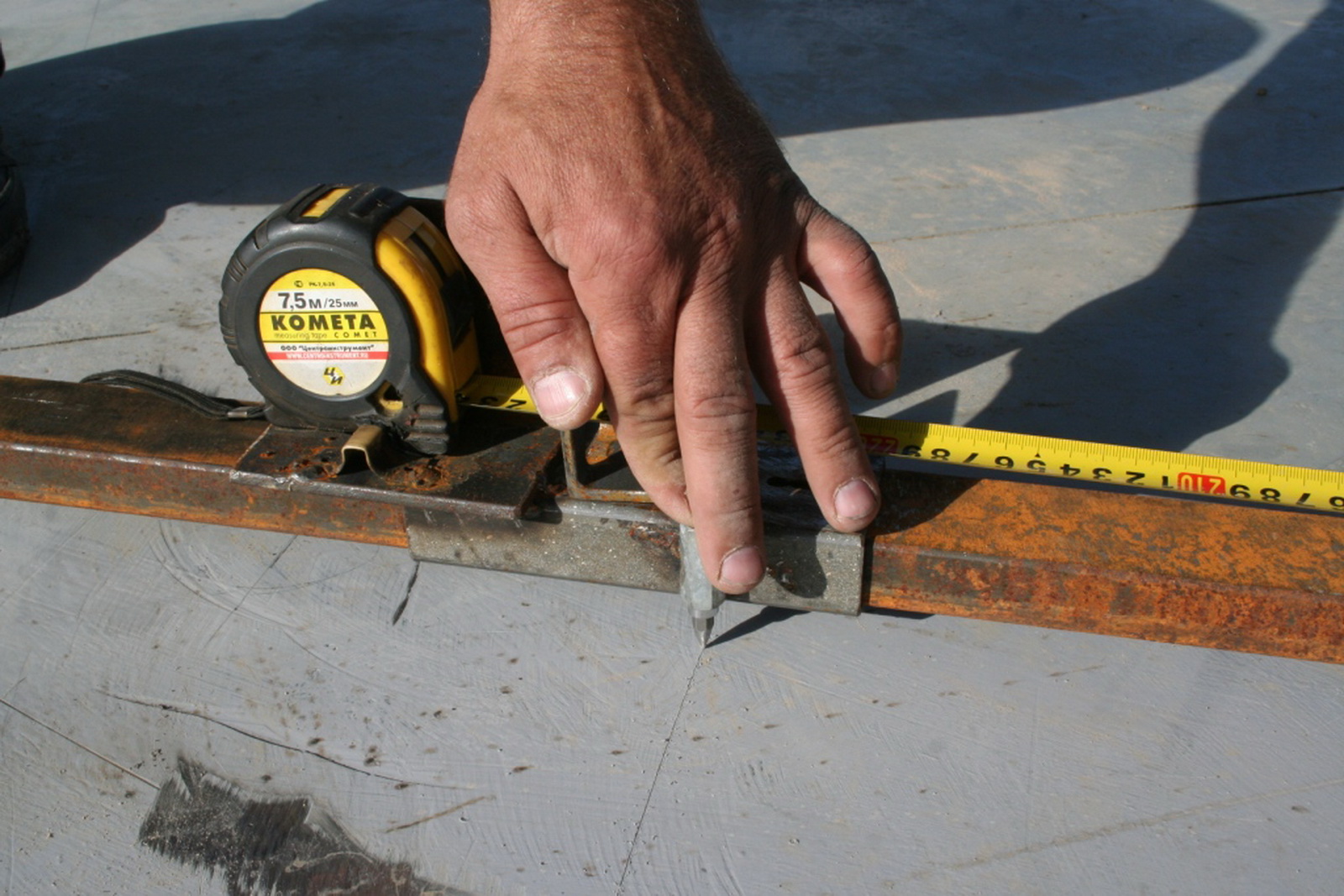

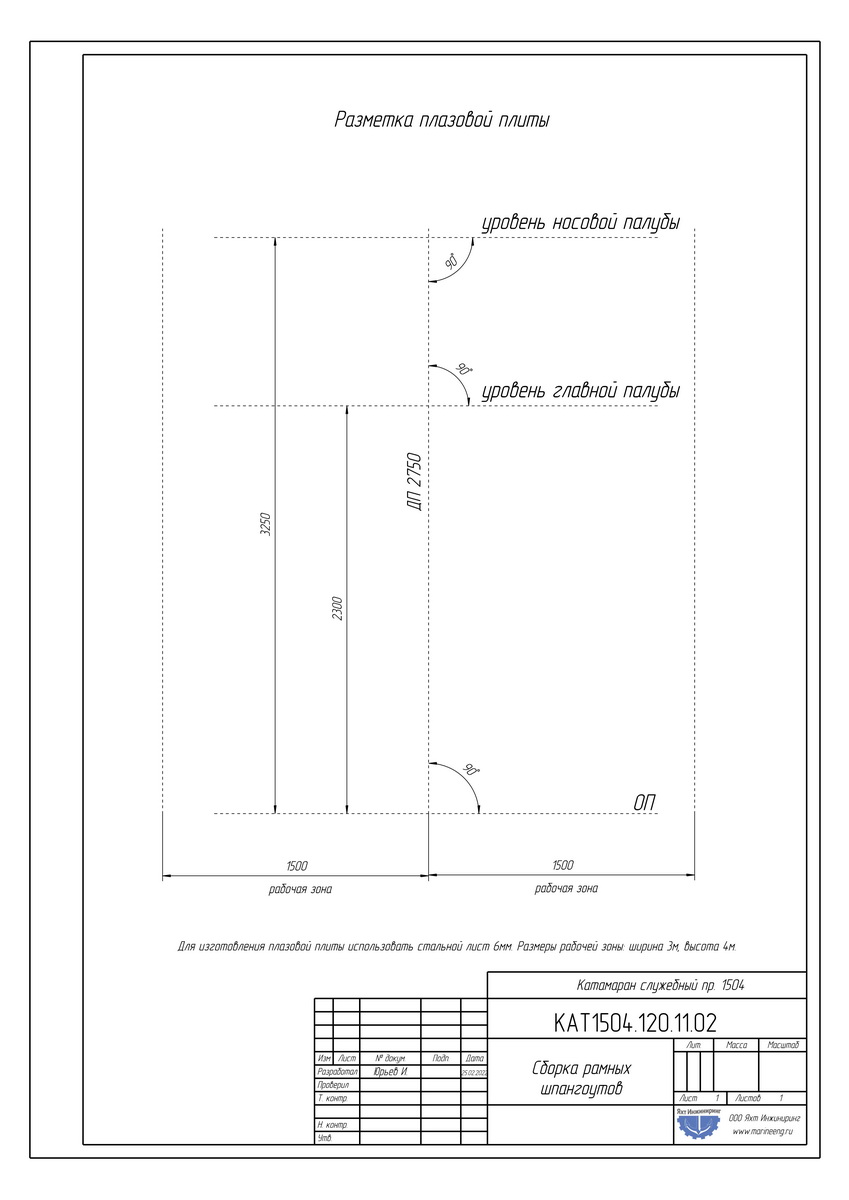

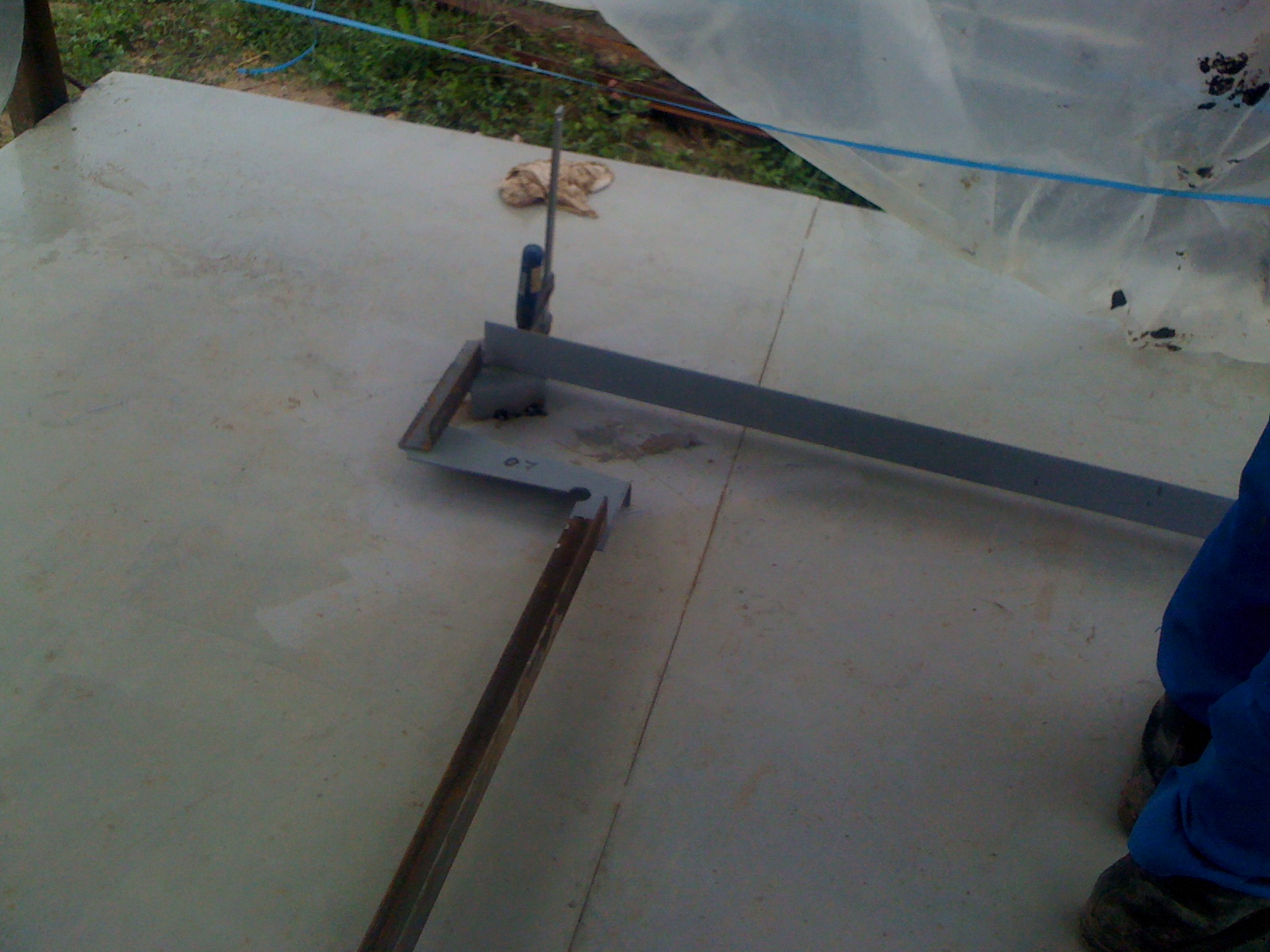

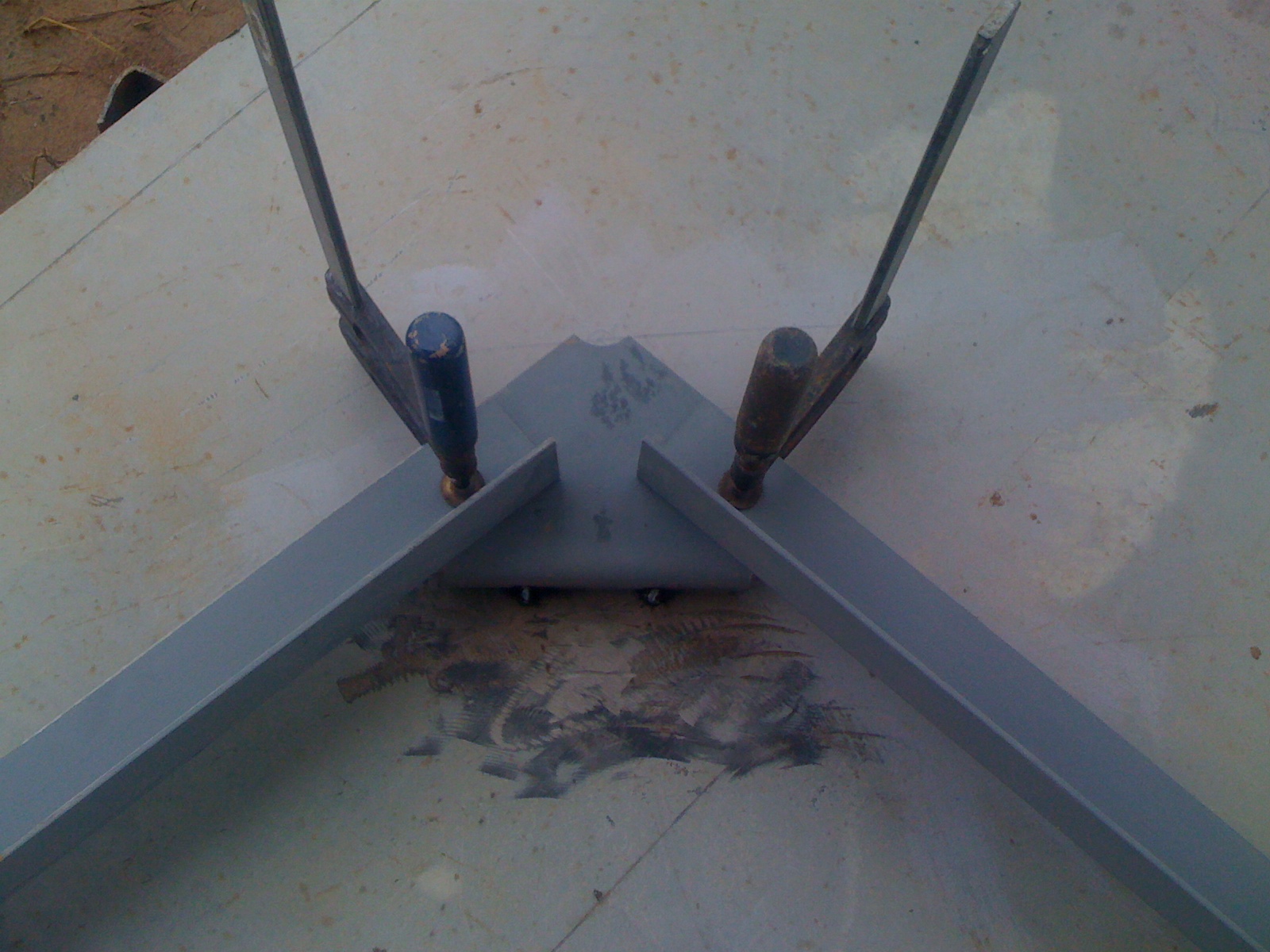

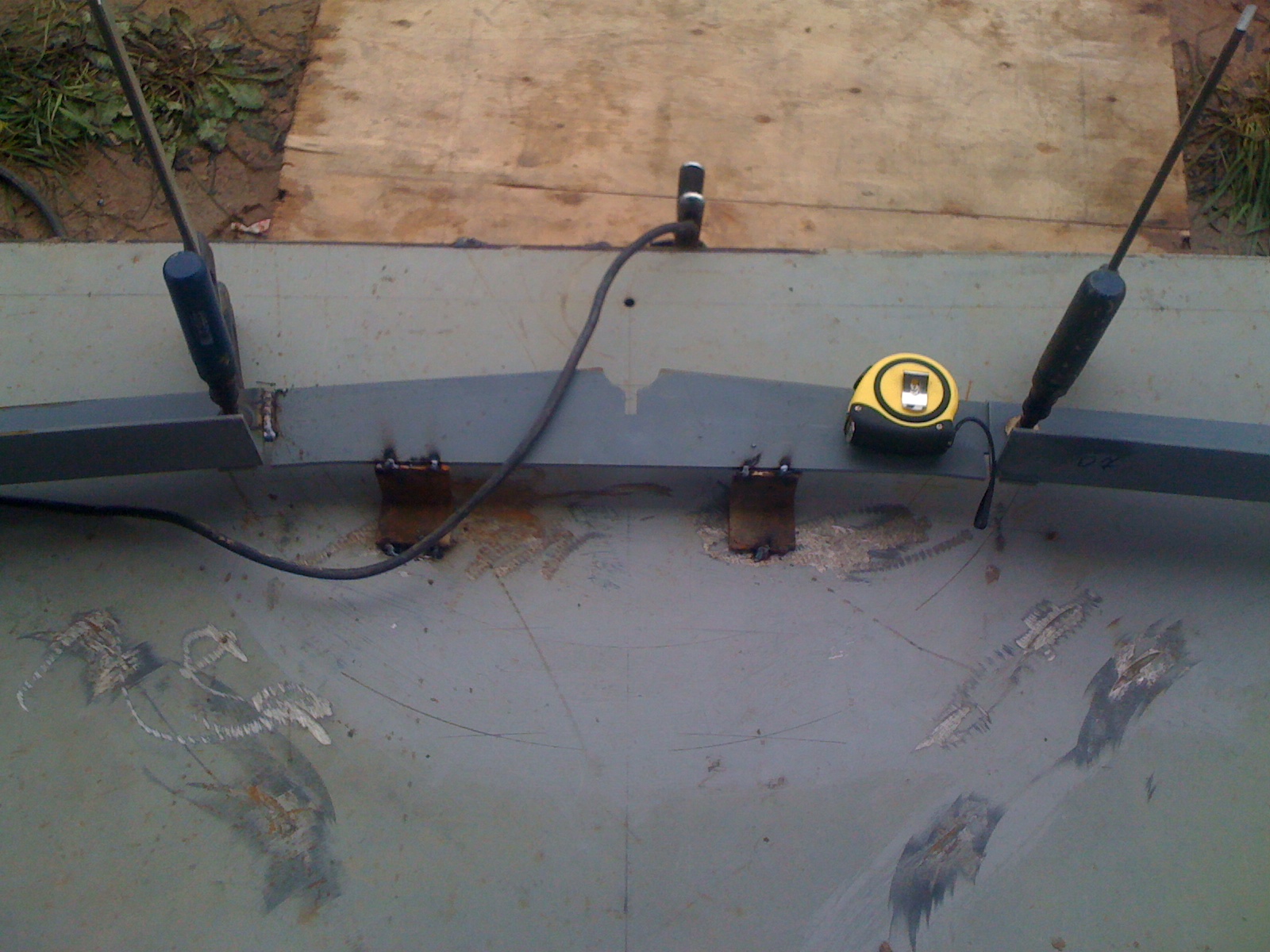

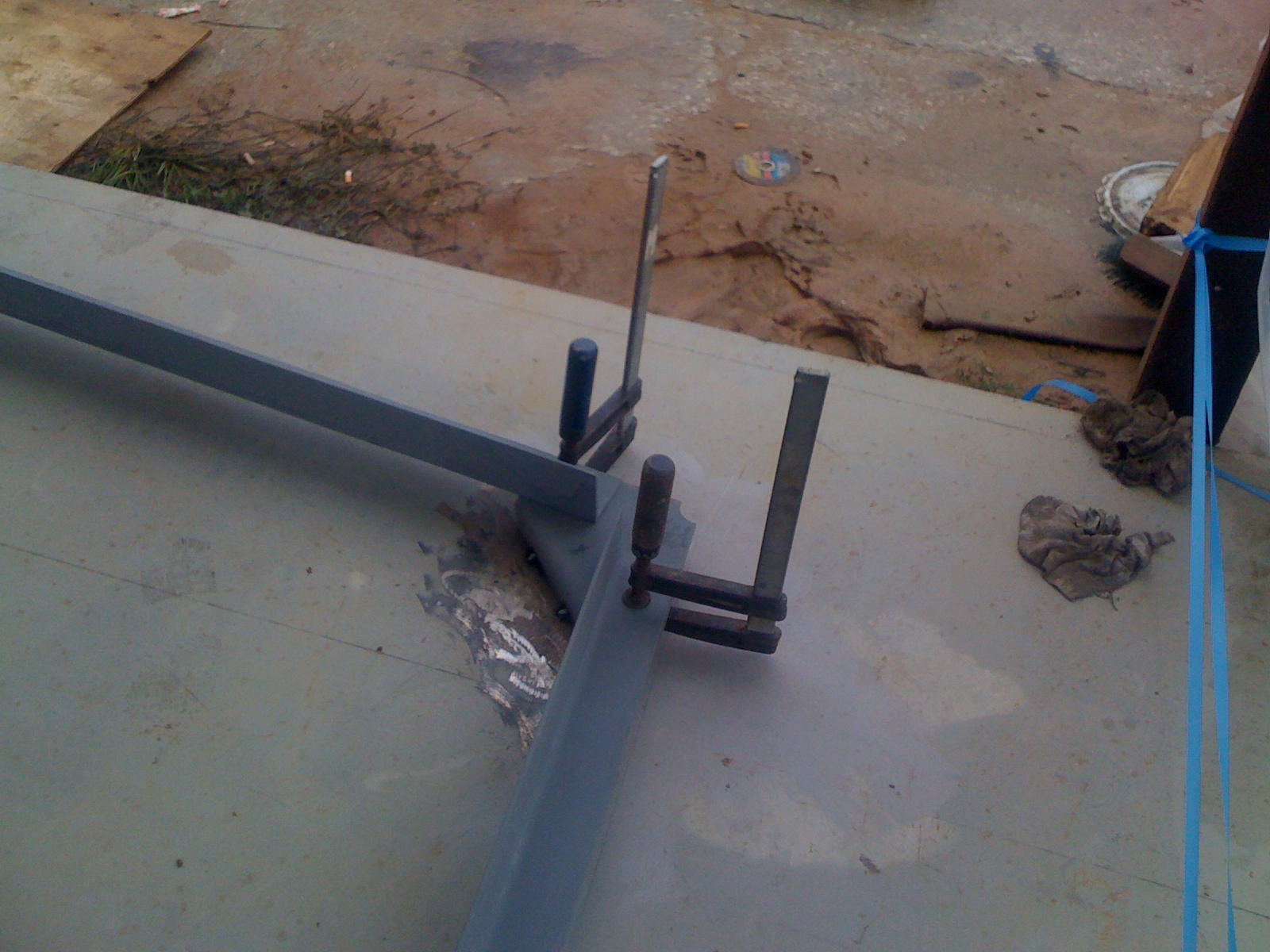

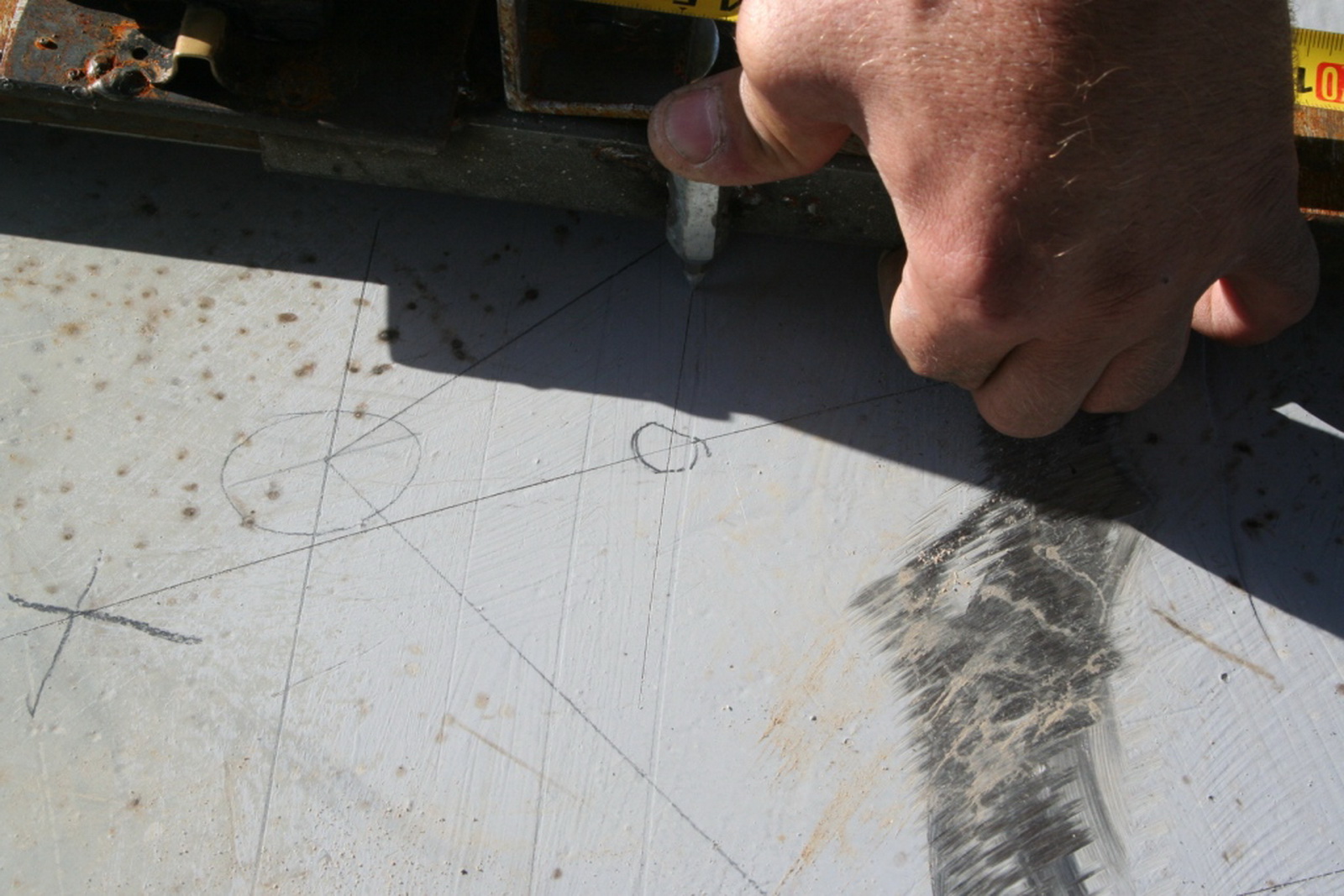

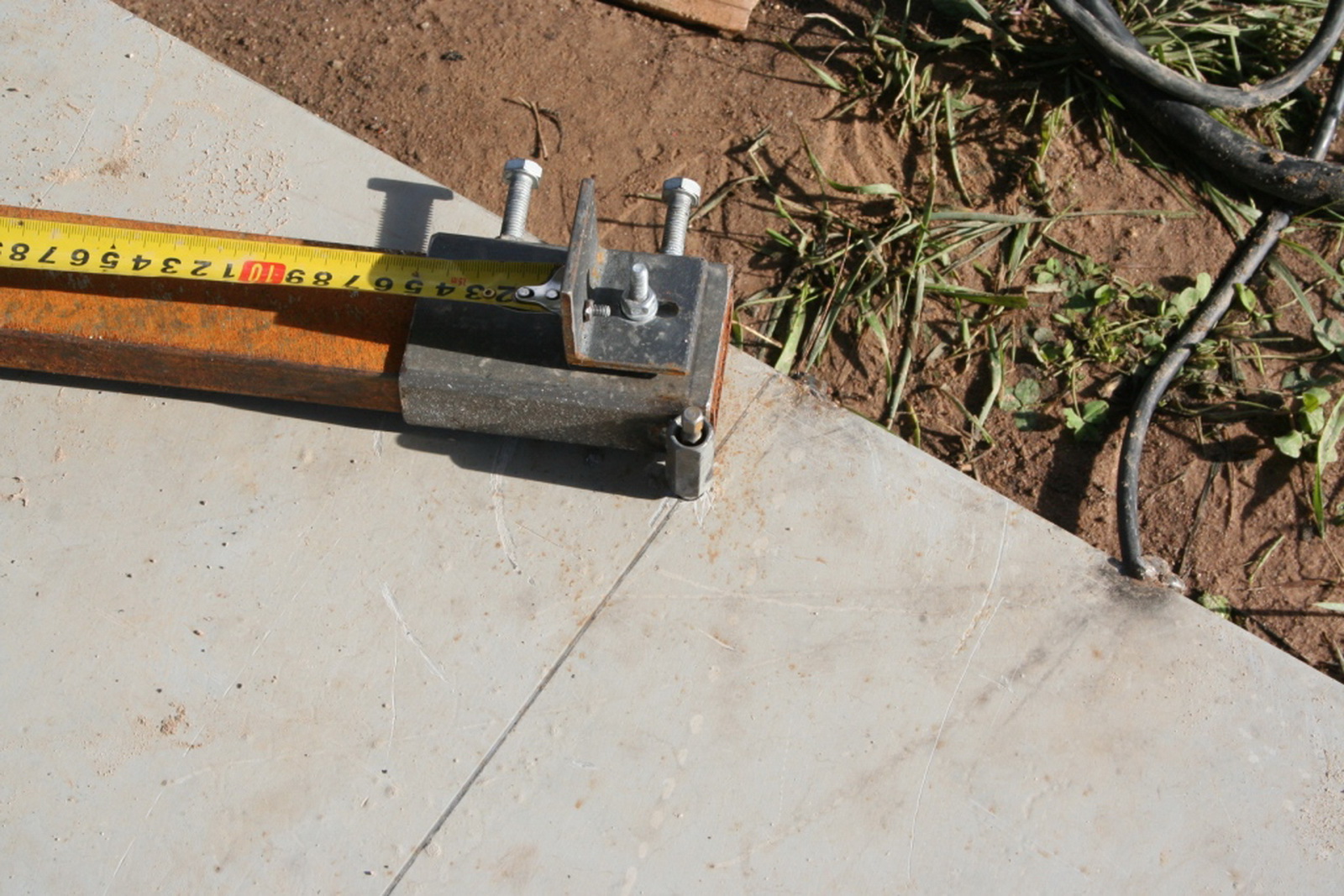

Нужно аккуратно разметить и прочертить линии. Детали прижимаются к плите и свариваются.

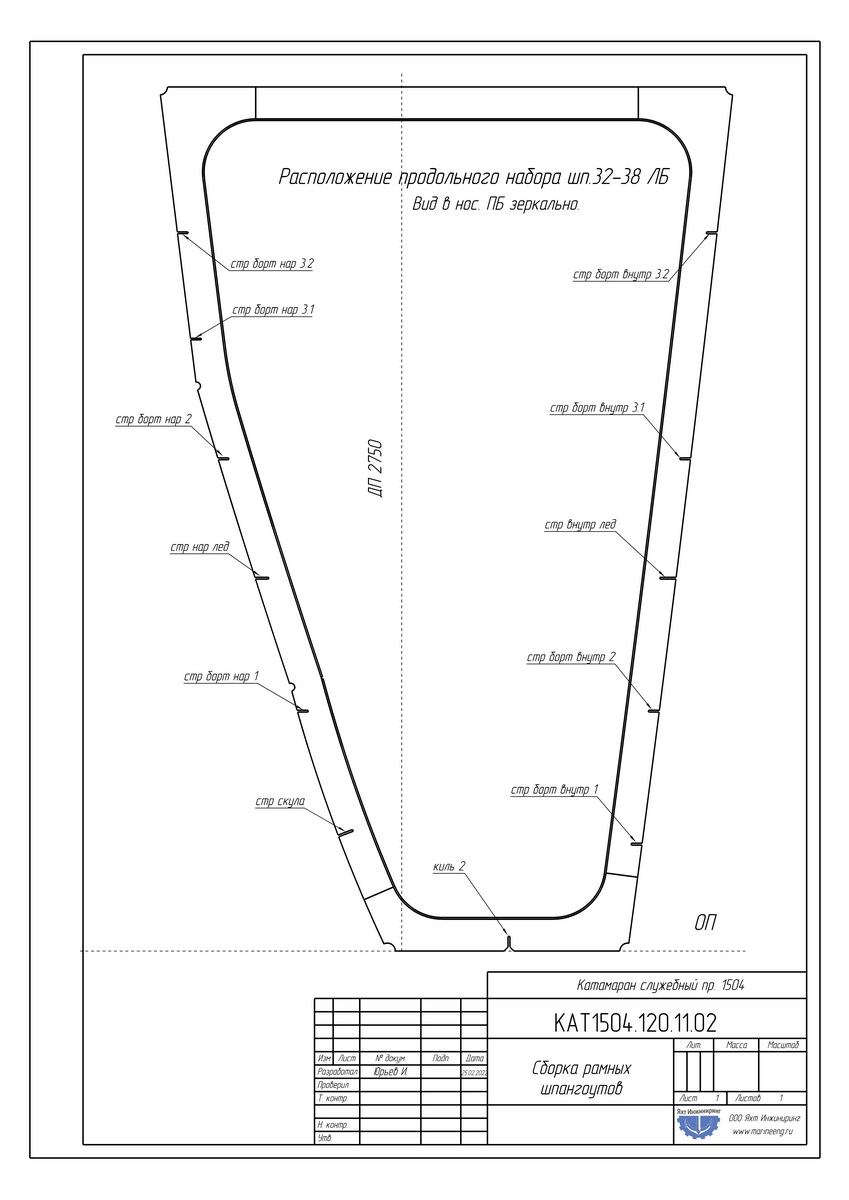

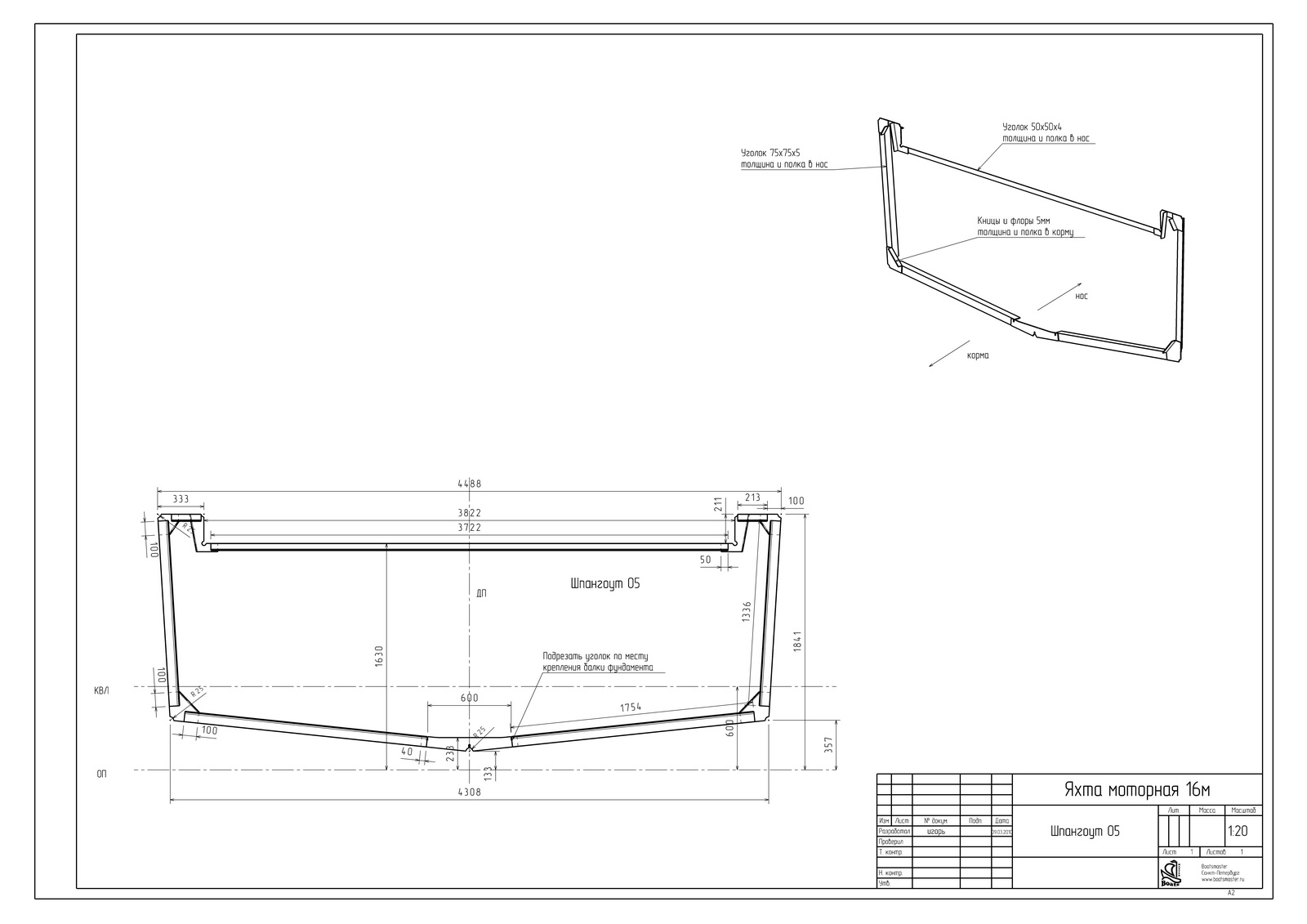

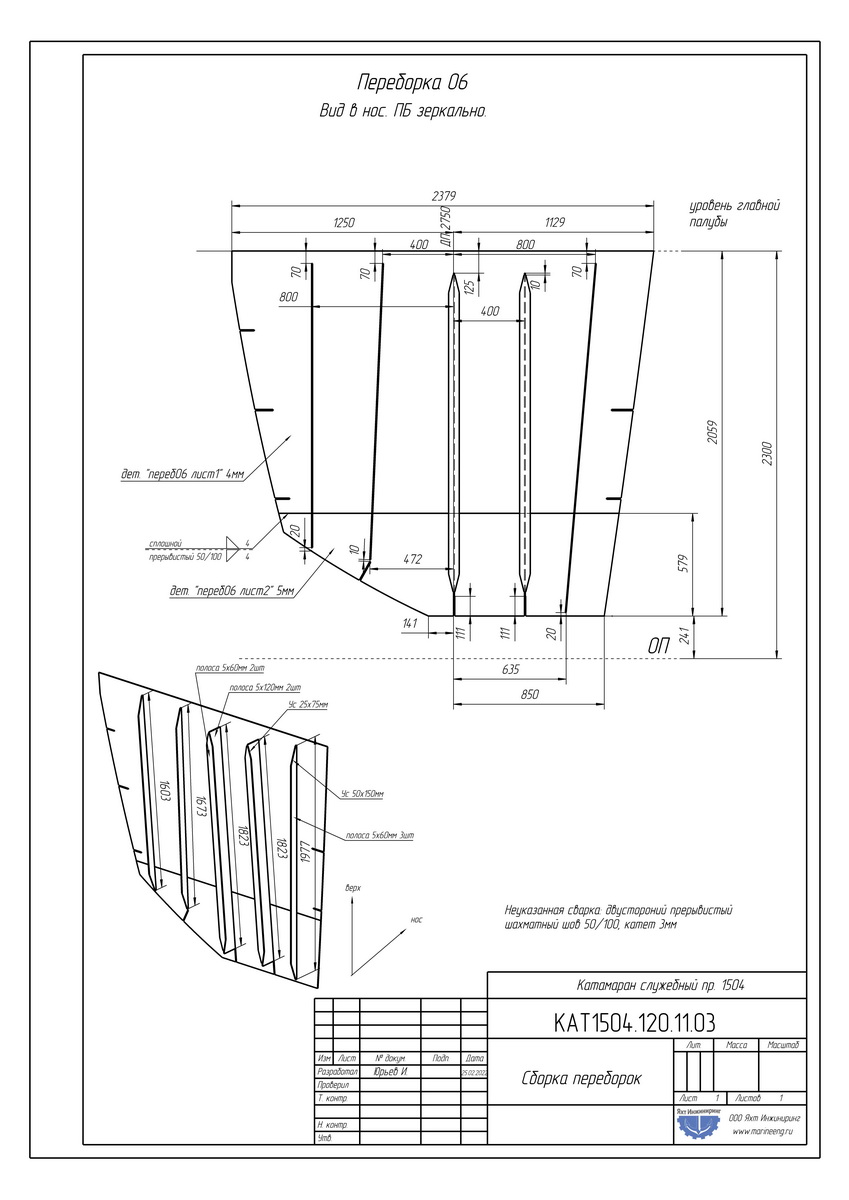

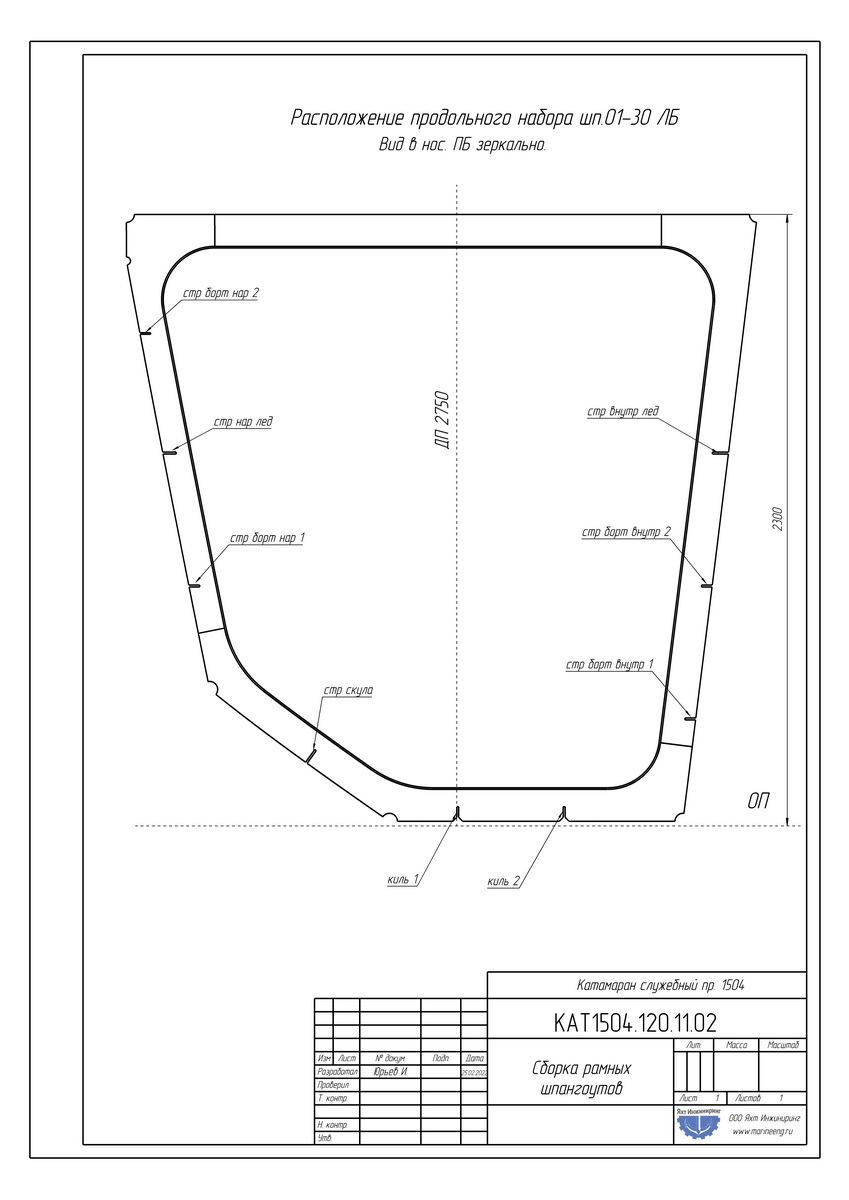

Все размеры выставляются строго по чертежам. Точность обязательна!
