ИНСТРУМЕНТ И ПРИСПОСОБЛЕНИЯ ДЛЯ СБОРКИ КОРПУСА

Для обеспечения строительства корпуса малого судна необходимо иметь минимальный комплект оборудования для проведения судостроительных работ. В основном это работы по металлу и необходимо иметь минимальный опыт и желание.

Также есть специальный сборочный судостроительный инструмент и приспособления информацию о который вы при желании найдете в интернете.

1.Измерительный инструмент.

- хороший 3-х плоскостной уровень типа Bosch GLL 3-80 или подобный. Очень важный инструмент для сборки и контроля качества.

‐ измерительный: рулетка 3м, рулетка 10м, линейка 1м, штангельциркуль, угольник или рейсшина. (Пожалуйста, не используйте китайские, у них рулетки отличаются на 2‐5 мм, замучаетесь, проверьте весь измерительный инструмент перед работой, сравните показания).

‐ разметочный: мелки и фломастеры для металла, чертилка с твердым наконечником, нитка с порошковой краской для разметки прямых, разные керны.

‐ уровневый: простой уровень длиной 300‐500 мм, отвес 2‐3м с гирькой, тонкая деревянная рейка 3‐4 м длиной для проверки плавности изгиба линий корпусных
конструкций.


2. Электроинструмент.

‐ углошлифмашинка малая, 1200‐1800 Вт, диск 125 мм, лучше с регулировкой скорости вращения. Основной инструмент, работает очень много, поэтому желательно покупать только качественный, который тоже выдерживает не очень долго. Например на производстве бошевские профмашинки держатся 3‐4 месяца и потом в ремонт, а китайские 2 недели и выкинуть, поэтому сами считайте. Множество отрезных и зачистных дисков, кордсчетки.

‐ угошлифмашинка большая, 1800‐2500 Вт, диск 230 мм. Используется не так часто, только для резки крупных деталей и профиля.

‐ дрель электрическая, 400‐600 Вт, односкоростная, можно с ударом. Используется мало, поэтому можно использовать отечественные или китайские. Комплект хороших сверел 1‐10 мм, борфреза.

3. Сварочное оборудование.

От сварки зависит очень много и качество и скорость работы, поэтому не экономьте на сварочном оборудовании. Не принимаются во внимание переменные источники, они не для судостроения.

‐ источник тока для сварки электродом, инвертор или выпрямитель на ток до 180‐250А. Выпрямитель, очень удобен в использовании, прост и дешев. Инвертор отличается от выпрямителя электроникой и принципом выпрямления тока, но выдает тоже постоянный ток для сварки. Стоимость больше, но гораздо удобнее, выше кпд, варит более качественно, меньше в два раза чем выпрямитель. Некоторые дорогие источники имеют еще одну очень нужную функцию – подключение вольфрамовой горелки для сварки нержавейки и правки корпуса.

‐ сварочный полуавтомат ММА, для сварки в среде углекислого газа или смеси сварочной проволокой. Вещь хорошая, но дорогая. Достоинства: большая скорость сварки и меньшая тепловая деформация деталей, нет шлака. Недостатки: большая стоимость, нужно возить газ в баллонах, длина горелки составляет 3-5 метров
(если не использовать дорогую систему тяни‐толкай) и поэтому аппарат постоянно нужно таскать по яхте, если есть небольшой сквозняк, то газ сдувает, и образуются поры – брак. Аппарат не удобно использовать для прихваток и сборки, нужно два человека. Конечно, при окончательной сварки, на небольшое время, это вещь незаменимая, и сэкономит много времени и денег.

4. Подъемное оборудование.

Для подъема тяжелых деталей обшивки и двигателя необходима небольшая таль грузоподъемностью до 1000 кг. Крепить ее можно за поперечины рамок кондуктора, которые привариваются в верхней части рамы. Детали обшивки не очень тяжелые до 100 кг и вдвоем их уже можно поднять. Но одному лучше использовать таль.

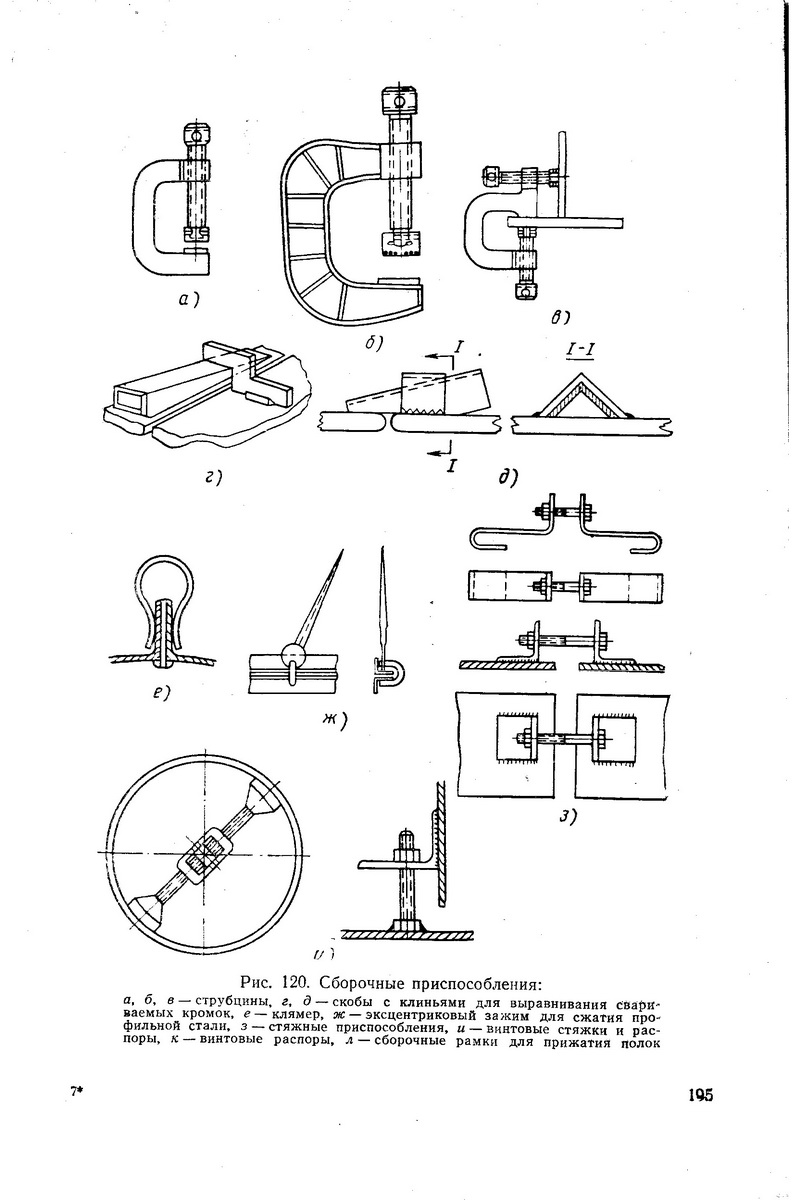

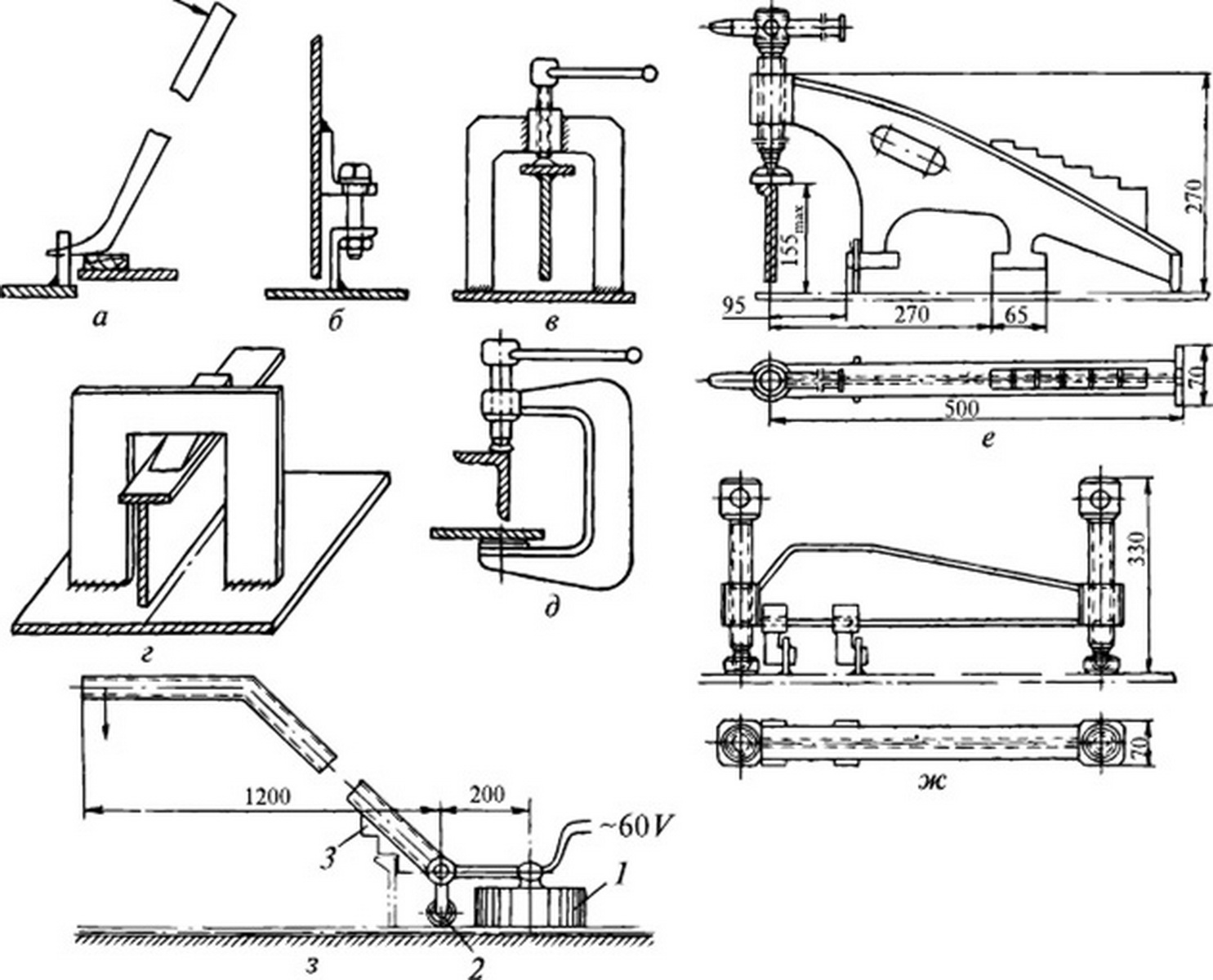

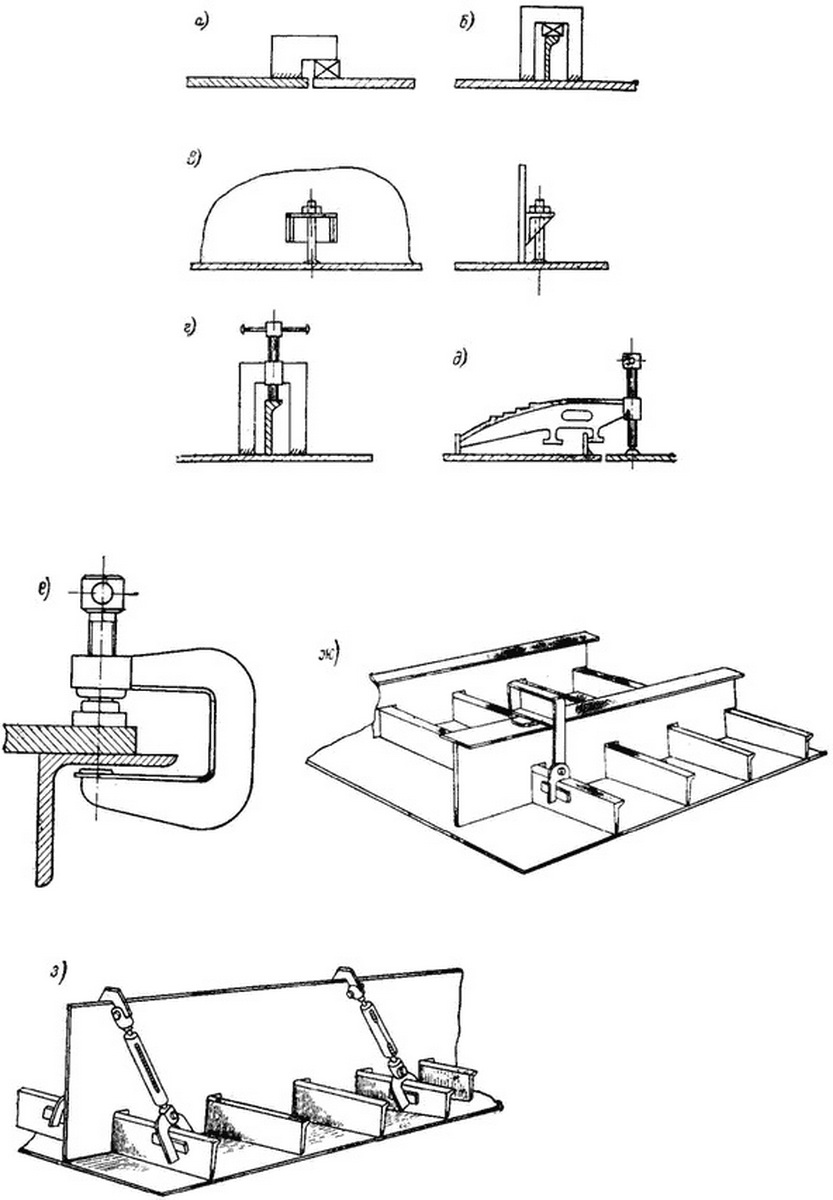

Картинки некоторых приспособлений для судосборки
